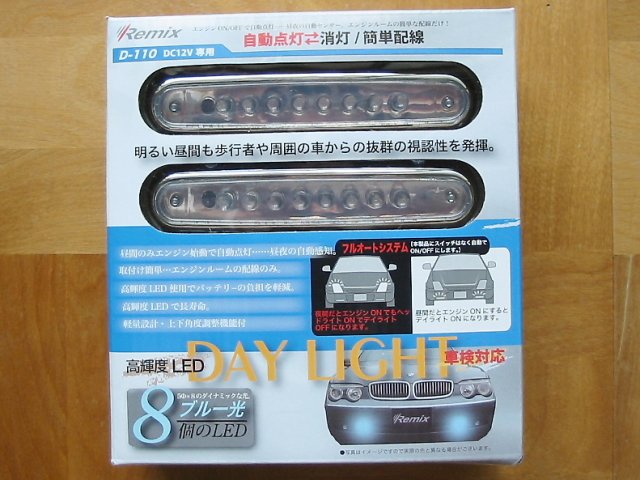

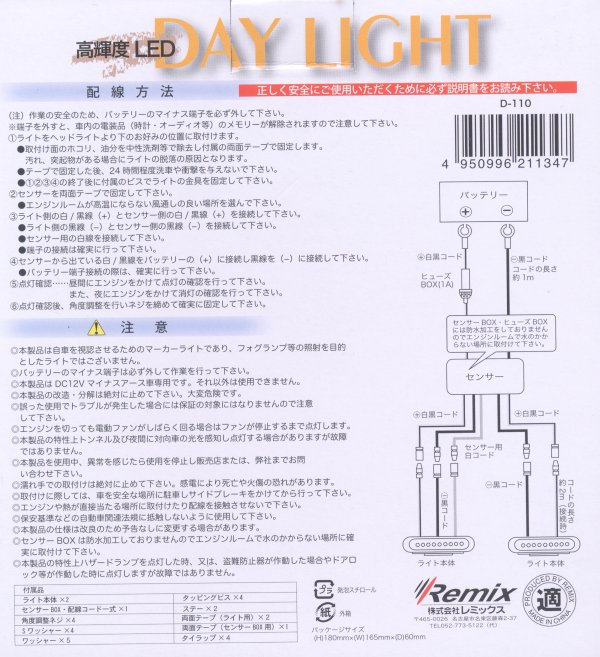

高輝度ＬＥＤ ＤＡＹ ＬＩＧＨＴ
株式会社レミックス Ｄ−１１０ ＤＣ１２Ｖ専用
５mm ×
８個のLED（ブルー） |

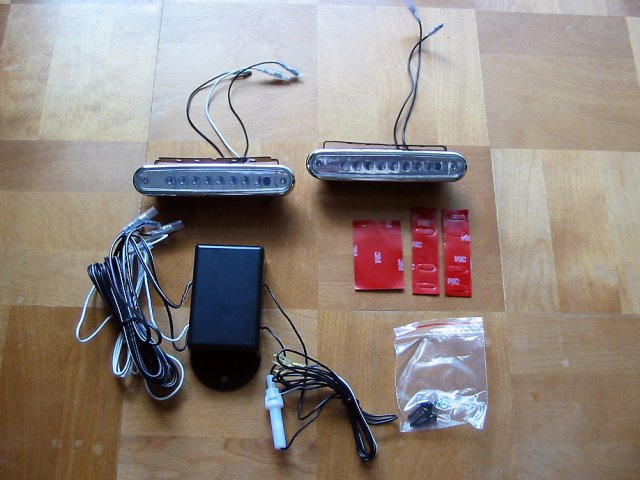

商品内容
ライト本体 × ２ （取り付けステー・ビス等含む）
センサーBOX（配線コード一式）
両面テープ・タッピングビス一式

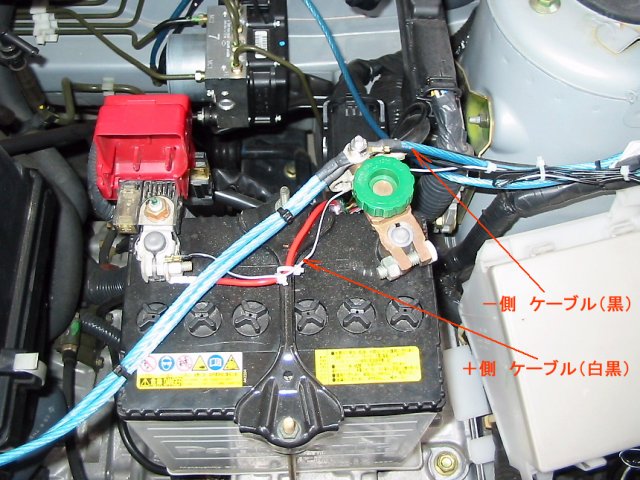

＊作業の安全のため、バッテリーのマイナス端子を外します。

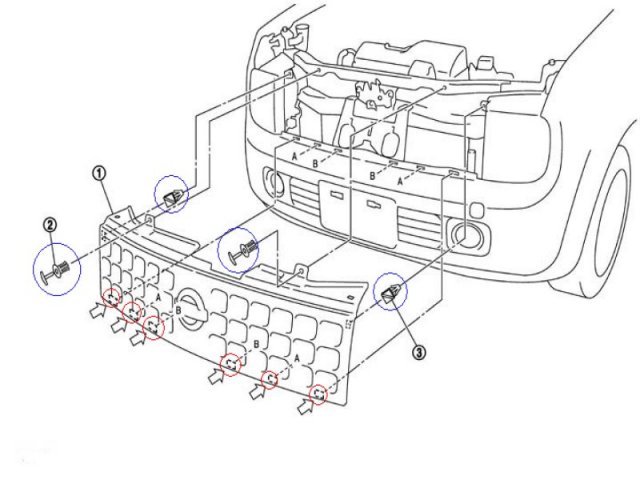

下図を参考にフロントグリルを取り外します。（上部クリップ４コ・下面の爪６箇所）
フロントターンシグナルランプハーネスコネクタ（左右）も忘れない事。
|

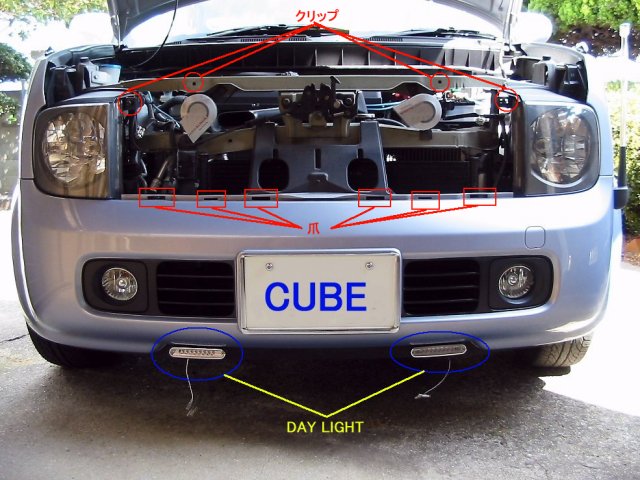

フロントグリルを取り外した状態です。赤丸と赤枠部分がクリップと爪の位置です。

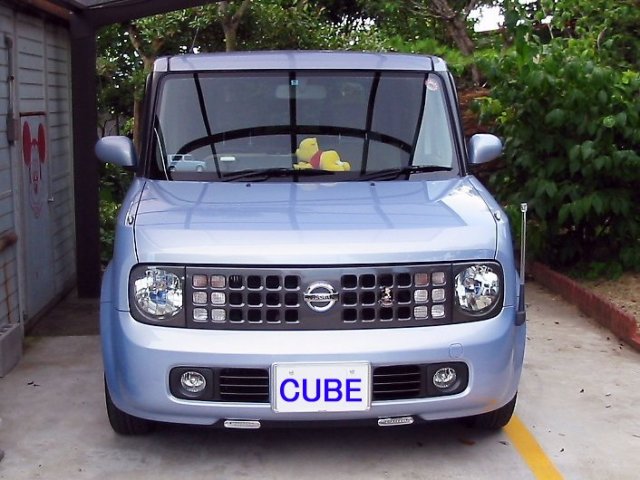

ライト本体を両面テープでバンパー下部に貼り付け、タッピングビスで固定します。 |

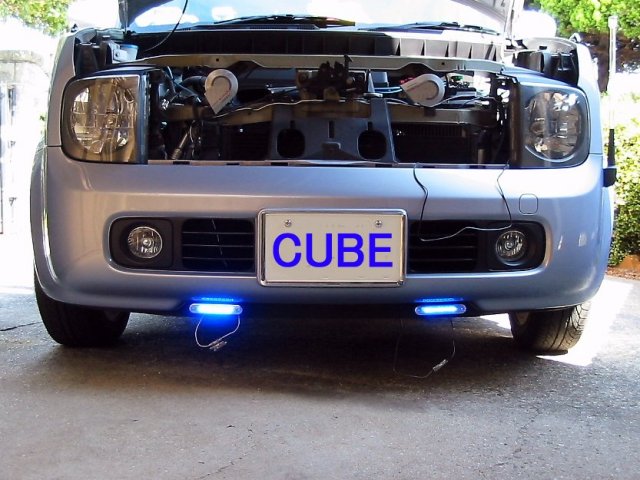

配線を固定する前に、点灯試験をします。

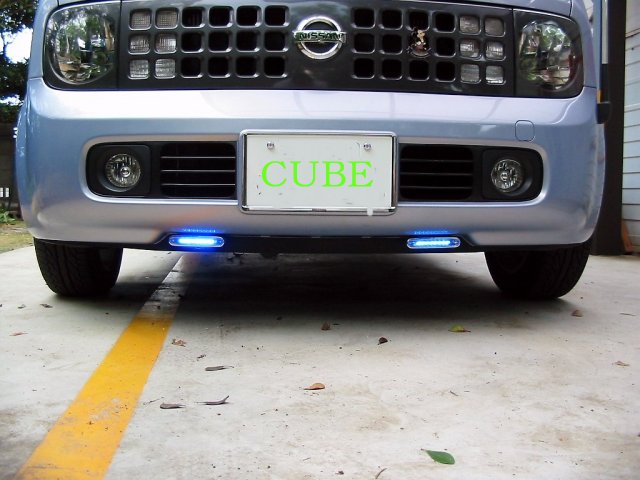

センサーにより昼間は、エンジンONで点灯・OFFで消灯します。
作動確認完了後、ケーブル接続部を粘着テープにて防水処理します。
ライト本体も防水対策として、ケースの周囲をホットボンドで接着しています。 |

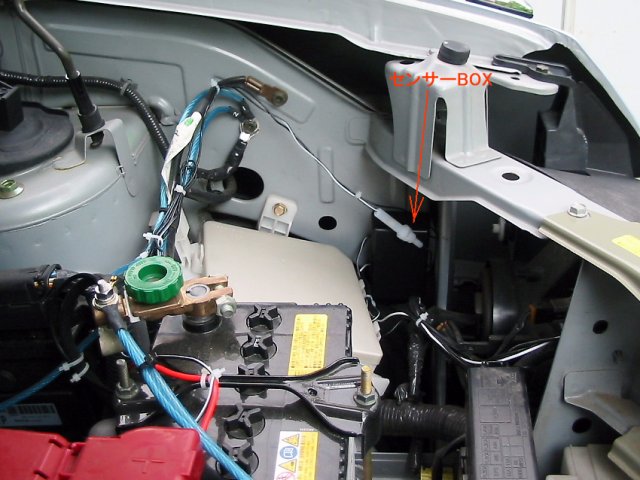

| センサーBOXを両面テープで、エンジンルームに取り付けます。 |
フロントグリルを取り外しの逆の手順で、取り付けます。
＊上部外側のクリップは、グリル裏面に付けてからグリル本体を車体側に取り付けます。 |

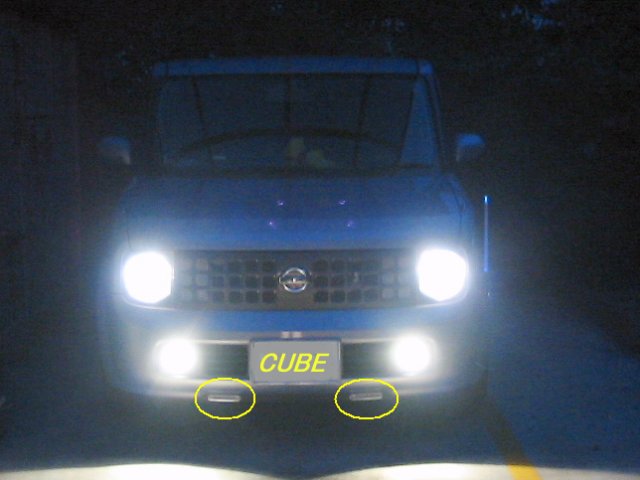

夜間センサーが反応してランプが点灯するのでスイッチを取り付けます。

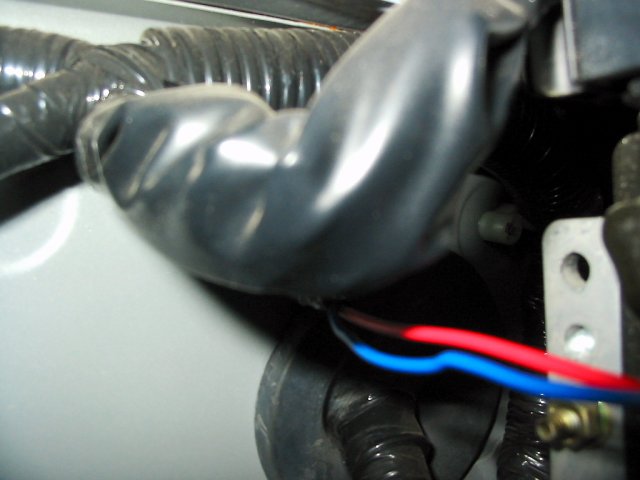

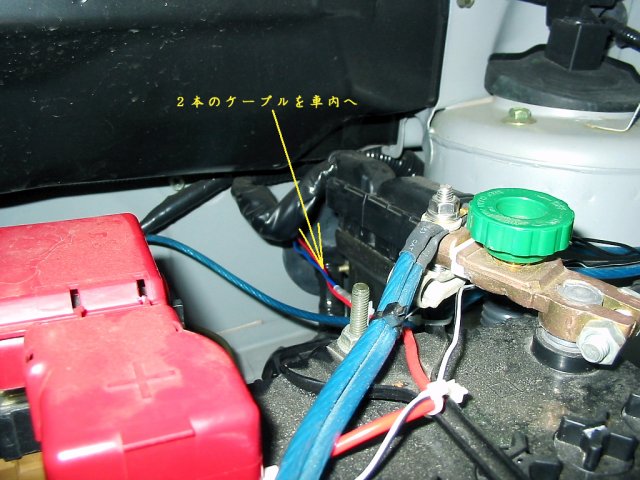

エンジンルームから車内へケーブルを通します。

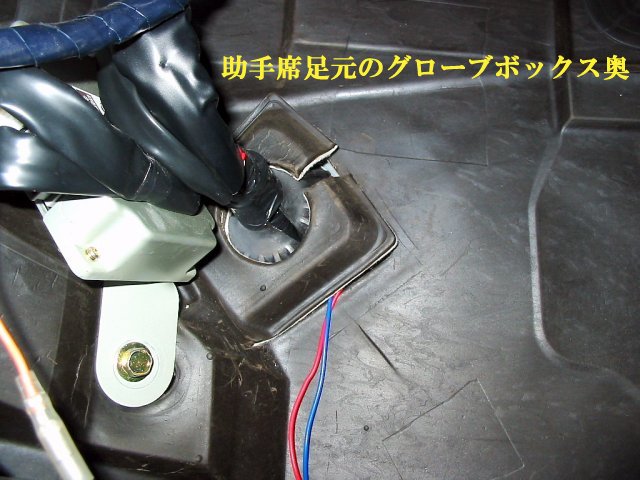

室内へケーブルを通す為、グローブボックスを取り外します。

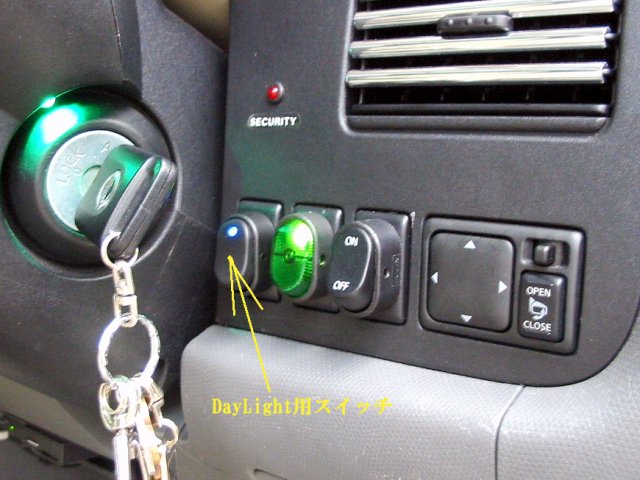

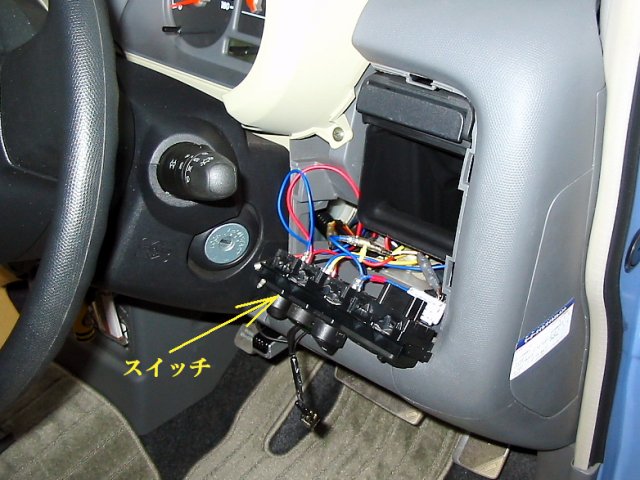

フットランプ用のスイッチを外してLED付ロッカスイッチを取り付け
DayLight点灯時はLEDも点灯

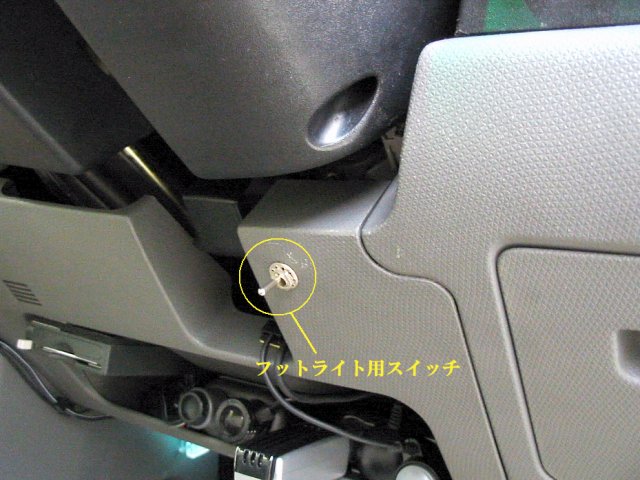

フットランプ用のスイッチをステアリング下部に移動
