リバース連動ハザードユニット　　ＲＨＵ０１

＊　作業前に必ずバッテリーのマイナス端子を外して、自己責任で行いましょう。








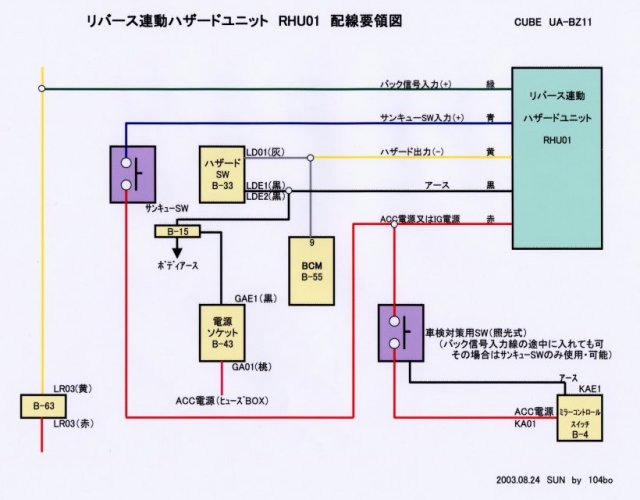

リバース連動ユニットを取り付けるために

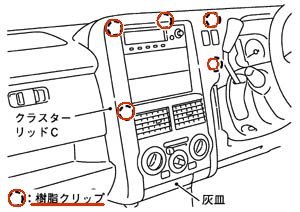

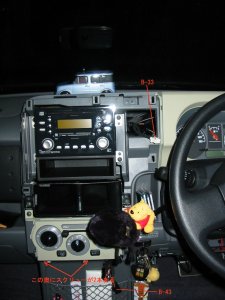

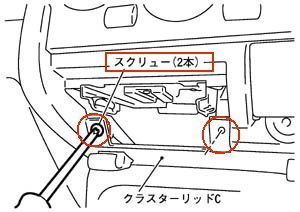

クラスターリッドＣを取り外します。（下図参照）


灰皿を取り外します。

　　灰皿下部の取り付けスクリュー２本を外し、
　　リッド下部に手を掛けて真直ぐ手前に引き抜く。


シフトノブを下げた状態にし、ハザードＳＷと
電源ソケットのコネクターを切り離します。

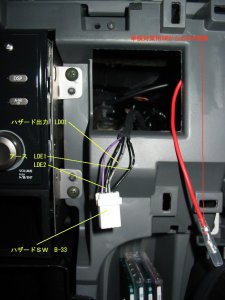

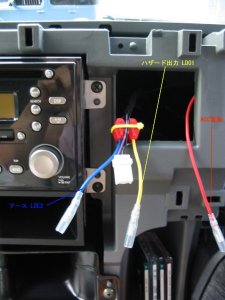

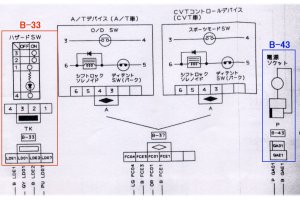

ハザード出力（黄）を LD01（灰）・アース（青）を LDE2（黒）から、分岐タップを使用して取り出します。

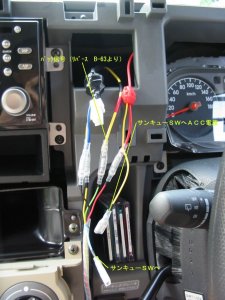

右端の赤いケーブルは、メインSWからのACC電源



メインSWのACC電源より、
サンキュウSWの電源を分岐します。

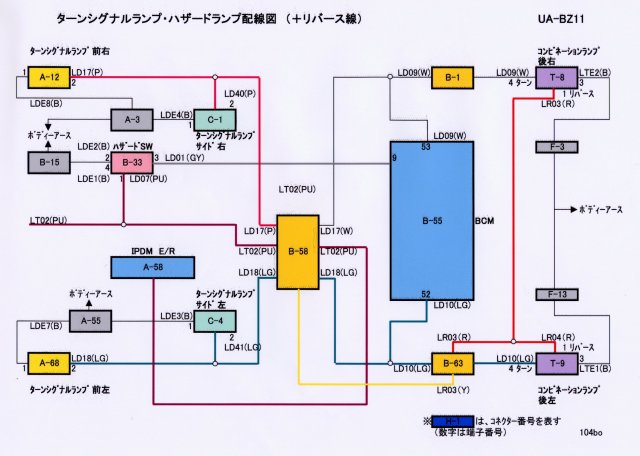

リバース信号線は、L・ダッシュサイドフィニッシャー
の中にあります。

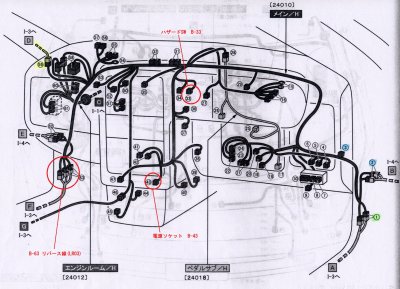

コネクター　B-63　

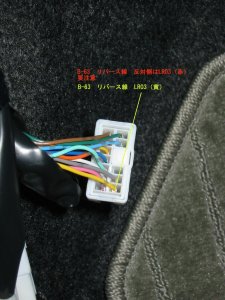

リバース信号線　LR03（黄）は、
反対側のコネクターでは赤になります。
（要注意）
　リバース信号線をLR03（黄）より分岐します。

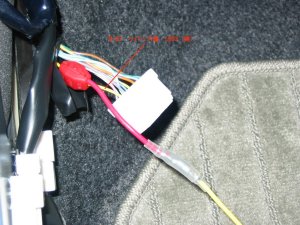

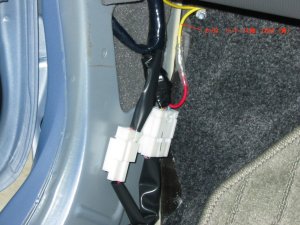

リバース信号線を助手席カーペットの下を通して、
オーディオユニット横のハザードSW開口部まで
延長します。　

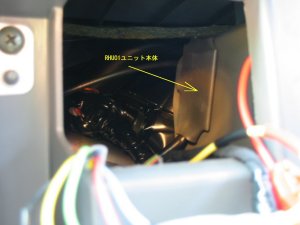

ユニット本体を両面テープを利用して、
開口部奥に固定します。　

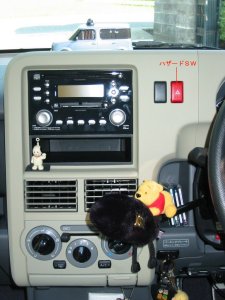

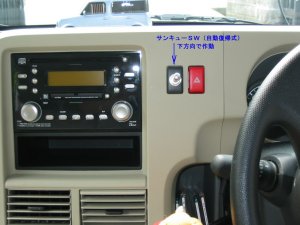

右側・・・正規のハザードSW

左側・・・サンキューSW　

下方に、

短く押し下げれば、ハザードランプが３回点滅

長く押し下げれば、ハザードランプが７回点滅		 　

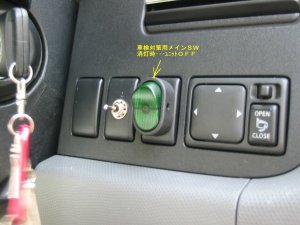

車検対策用として、切り替えスイッチを設置

　ユニット使用時・・・ランプ点灯　
　ユニット未使用時・・・ランプ消灯　




　　　　　　　　　　　　　シフトレバーを「R」レンジに入れると、０．５秒後からハザードの点滅が始まります。
　　　　　　　　　　　　　シフトレバーを「R」レンジ以外に戻せば、ハザードの点滅は止まります。

　　　　　　　　　　　　　サンキュースイッチは、短く（０．５秒未満）押すとハザードが３回点滅します。
　　　　　　　　　　　　　長く（０．５秒以上）押すとハザードが７回点滅します。
