グ ロ ー ブ ボ ッ ク ス 照 明

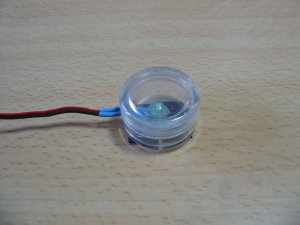

	グローブボックス内の照明は、LEDを使用します。 携帯用クリーム容器（100円ショップで購入）の 側面に穴を開け、LEDのケーブルを通して 容器中央部にホットボンドにてLEDを固定します。 （LEDの先端は、光が拡散するように平らに 　ヤスリ等で削っておきます。）

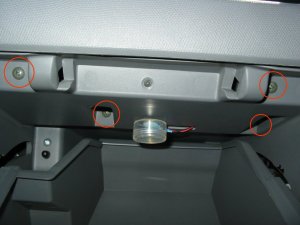

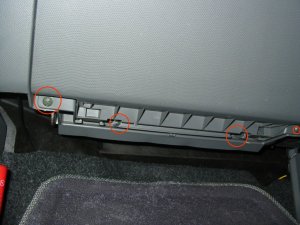

グローブボックスカバーの取り外し 赤丸部の上部4本のスクリューを外します。	上部と同様に下部4本のスクリューも取り外し、 グローブボックスリッドが付いたままの状態で、 車両後方に引き抜きます。

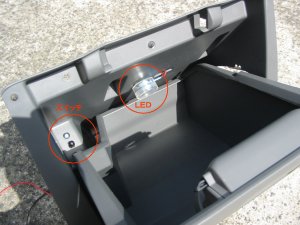

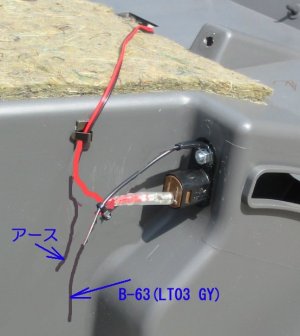

	スイッチとLEDケースの取り付け状態です。 LEDの赤ケーブル・・・スイッチ LEDの黒ケーブル・・・アース

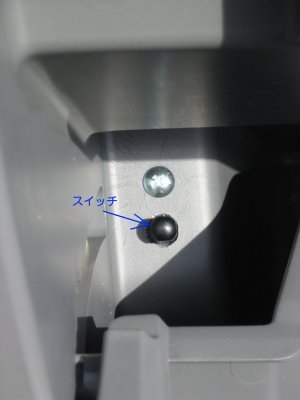

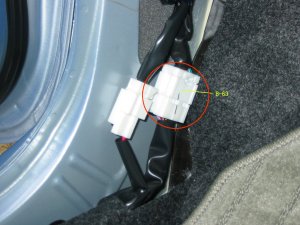

	作動スイッチは、ドアスイッチを流用します。 （ディーラーさんにて廃棄車両より頂きました。） スモールライトと連動させるため、コネクタB-63の LT03 GY（灰）にスイッチの黒ケーブルを接続

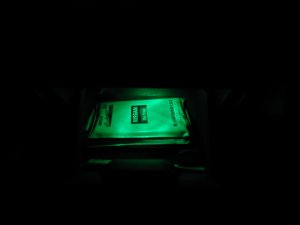

夜間点灯状態です。　⇒

高 輝 度 L E D フ ッ ト ラ ン プ

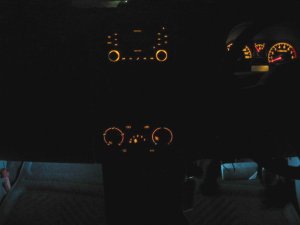

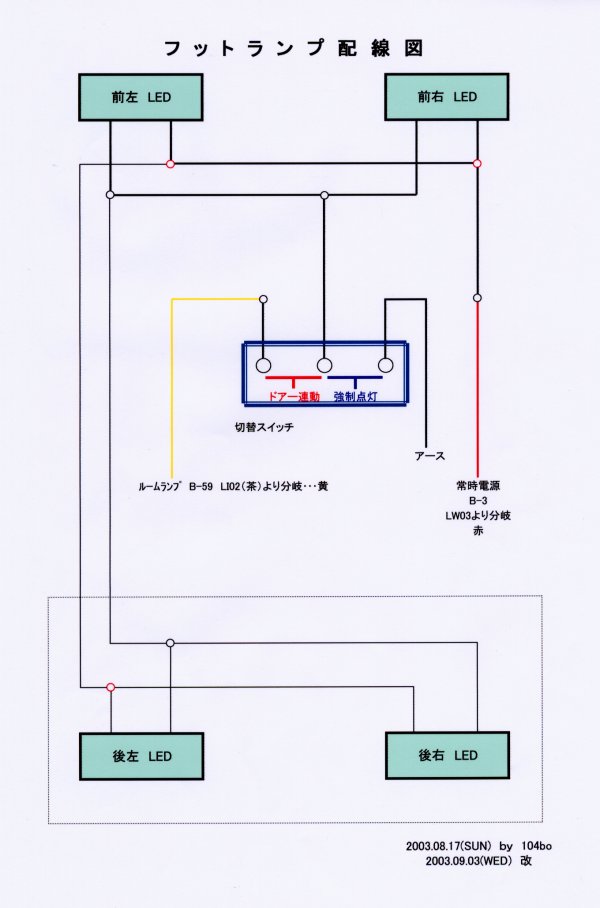

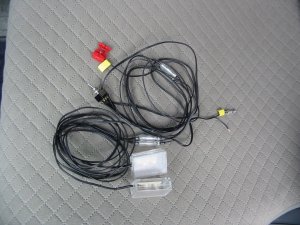

	長方形のケースの中に、２個のLED （ライトグリーンとホワイト）を取り付けます。 スイッチは、３Pトグルスイッチを使用して ドア連動、切、強制点灯の３動作切り替え方式。

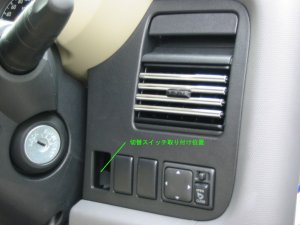

	切り替えスイッチは、スイッチパネルフィニッシャー の空スペース（左側）に取り付けるため スイッチパネルフィニッシャーを取り外します。

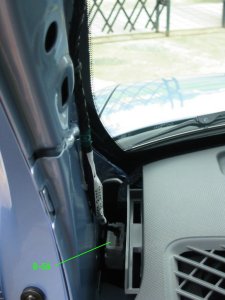

	ルームランプの作動回路を取り出すために、左側 　Ｆ・キッキングプレート、 　ダッシュサイドフィニッシャー 　Ｆ・ボディサイドウエルト 　Ｆ・ピラーガーニッシュを取り外します。　 奥に見えるコネクタは、B-59

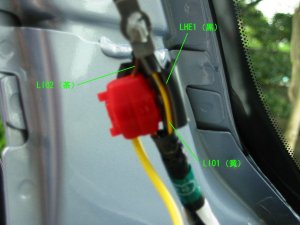

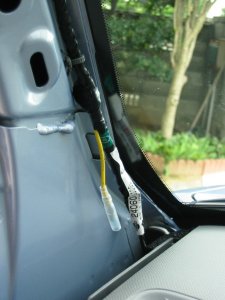

	コネクタB-59〜G-5間の茶色のケーブル（LI02）に 分岐タップを使用して、ルームランプ回路を 取り出します。
	分岐したルームランプ回路　（黄） 運転席足元まで、配線を延長します。

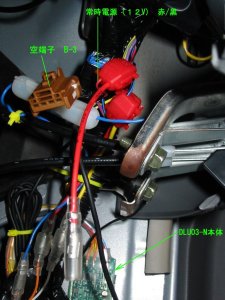

	常時電源の取り出し 空端子B-3（茶色）のLW03（赤/黒）より 分岐タップにて常時電源（12V）を取り出します。

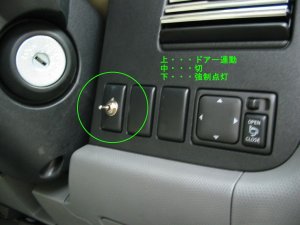

	切り替えスイッチ 上・・・ON　ドア連動（全席） 中・・・OFF 下・・・ON　強制点灯
	インストルメントステーカバーに両面テープで固定

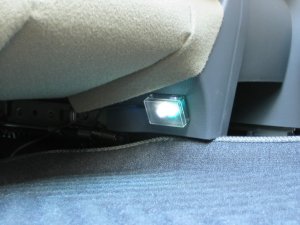

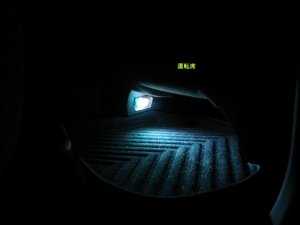

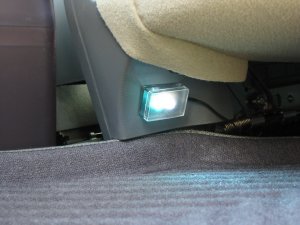

	後部座席取り付け状況　 後部足元も前席同様、内側から外側に向けて 照射するように、前部シート下部に固定します。

イ グ ニ ッ シ ョ ン キ ー 照 明

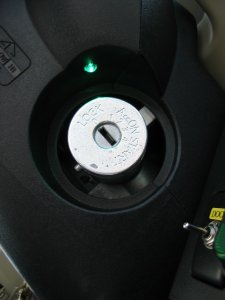

	ステアリングコラムカバー上部に穴を開け LEDをホットボンドで固定します。 ドアを開けたら点灯するようにするため ルームランプ回路（LI02）にLEDのマイナス側を プラス側を常時電源に接続します。

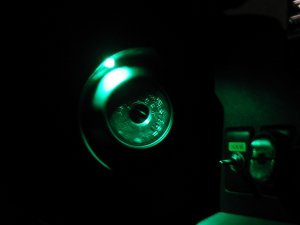

ドアを開けたら　点灯です。　⇒

インサイドハンドルレバー及びエントリーライト

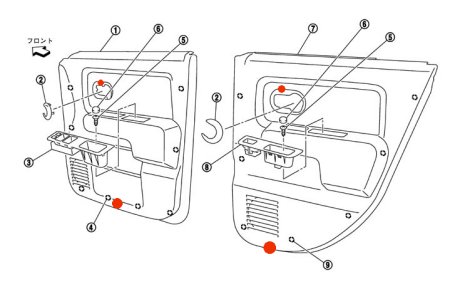

左右ドアの上図赤丸部にLED設置

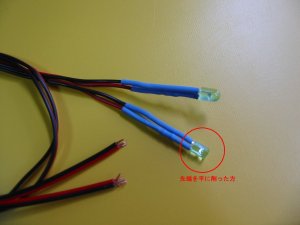

	高輝度LED（発光ダイオード） 扁平 5mm　緑色 光を拡散するために先端を平らに削ります。 （写真　下　・　上が正規品）

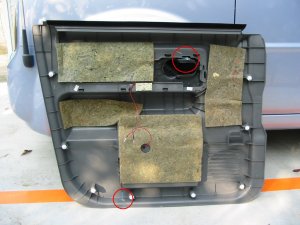

右前部ドアの取付け位置（写真・赤丸部） インサイドハンドルレバー部と ドアフィニッシャーの下部（下面照射用）

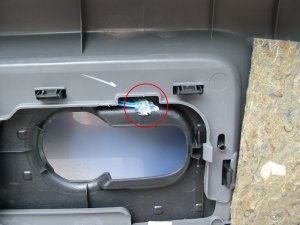

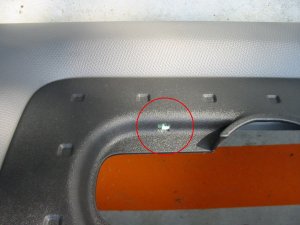

	インサイドハンドルレバー部 LEDを真直ぐ下方に向けて取り付けると 明る過ぎる（夜間運転時に目障り）ので　 横向きに取り付ける。 5mm×7mmの開口部を設けて、 LEDをホットボンドで固定します。
内側から見た様子です。

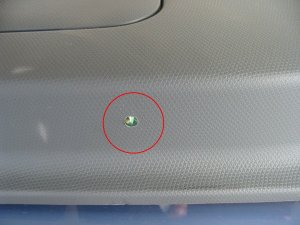

	5mm位の穴を開け、LEDを挿入し ドアフィニッシャーの下面より出ないように 面を揃えて固定します。

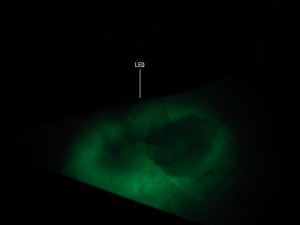

ドアフィニッシャーの下面より見た様子です。

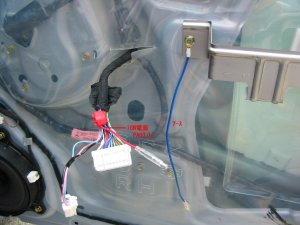

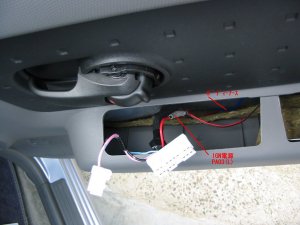

	LED用の電源をP/Wメインスイッチの コネクタよりIGN電源（PA03　L）を取り出します。 IGN　ON　で点灯します。 （スモール連動としたかったのですが、配線に 手間が掛かるので、この方法にしました。 昼間でも点灯していますが、わかりません。） アースはボルトと共締めして、ボディアースします。

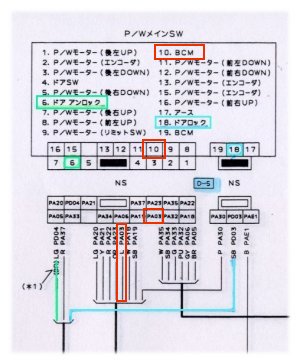

P/Wメインスイッチ　コネクタ部 　　　10　PA03　L（青）に分岐タップで接続する。 　　（アースは、17　PAE1　B　からとってもよいが、 　　　　　　　左前及び後部ドアは無い）

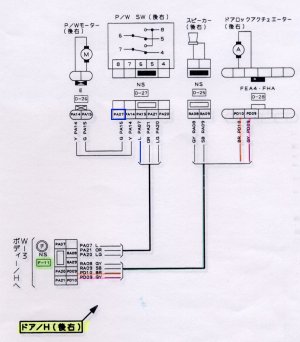

	左前及び後部ドアのIGN電源は 左前・・・PA04　　L（青） 左後・・・PA08　　L（青） 右後・・・PA07　　L（青）
ドアフィニッシャーを取り付けた状態

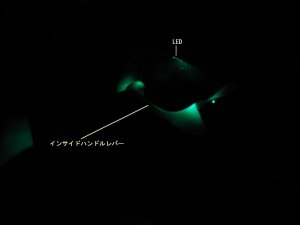

	運転席ドア（インサイドハンドルレバー）
運転席よりドアを開けた状態　⇒

電 源 ソ ケ ッ ト （２ 連） の 増 設

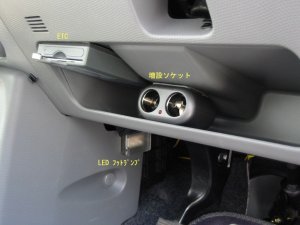

	インストルメントアンダートレーに 　　２連電源ソケットを両面テープで固定します。

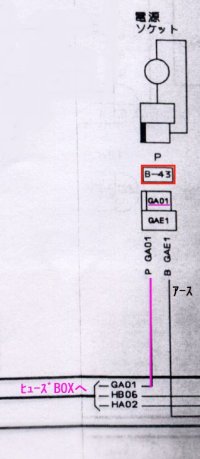

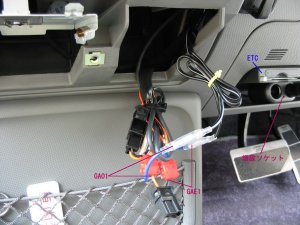

シガーライターソケットを利用できるようにするため、 増設の電源はソケットの裏側より取ります。 電源ソケットのコネクタ（B-43） 　電源側・・・GA01（P・桃） 　アース・・・GAE1（B・黒） 分岐タップを使用して各々のケーブルを接続します。
